10kV柱上型取能電源
適用范圍
1、10kV柱上型電子式組合互感器（高壓電能表）配套通訊顯示終端供電。
2、集中器、專變終端及配網終端的供電。
3、其它10kV低壓端設備的供電。
產品概述
柱上型取能電源采用新型電子式互感器技術，可以簡便、安全的從10kV線路獲得低壓設備所需電源，較傳統的鐵磁型電源PT，產品重量和體積大大的降低、安裝簡易，應用靈活。
功能特點
柱上型取能電源獲得多項實用新型專利，已有數千套產品在國網、南網多家電力公司配電網掛網運行。
柱上型取能電源采用母線電壓取能方法，供電穩定、可靠，可廣泛用于戶外現場的各種配電終端、表計的供電電源。其主要特點有：
1、取能穩定可靠。采用10kV線路電壓取能，不受負荷電流大小的影響，穩定可靠。
2、安全可靠。本產品所采用的元件經過3萬小時的過壓老化測試，有10年的應用經驗。安全性得到理論及實踐的長期驗證。
3、本產品不存在鐵磁諧振問題，且產品抗過壓沖擊、抗過流沖擊、抗諧波沖擊能力優越，運行可靠性、穩定性大大提高。
4、輕便靈活。單支產品僅重1.7kg。相對于取能PT重量大為降低，體積小巧，安裝簡便。且可以根據實際需要靈活調配安裝數量。
技術指標
額定電壓
|
10?√3kV
|
輸出電壓
|
AC100V/220V，DC12/24/48V（可選）
|
額定容量
|
10VA
|
額定頻率
|
50Hz
|
絕緣等級
|
12kV/42kV/75kV
|
局部放電
|
＜20pC
|
環境溫度
|
-40℃~70℃
|
設計壽命
|
＞10年
|
外形尺寸
|
Φ118×348 mm
|
產品重量（單支）
|
1.7kg
|
組成結構

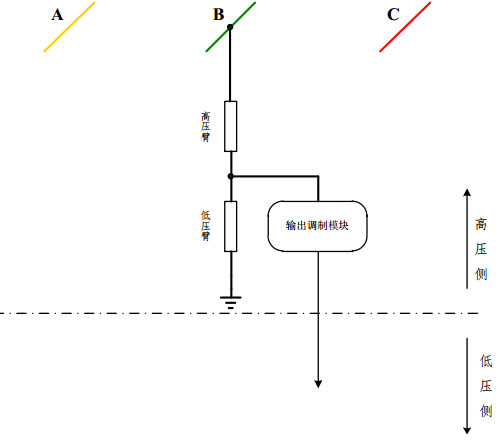

柱上型取能電源通過高壓阻抗和低壓阻抗串聯分壓實現安全電壓的輸出。為了提高產品的驅動能力，低壓信號經過輸出調制模塊后輸出至低壓終端設備，本產品的原理如下圖所示。

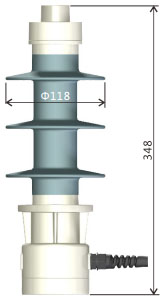

本產品整體外形尺寸（mm）：Φ118×348；整備重量：1.7kg；產品外形尺寸如下圖所示。
安裝實例

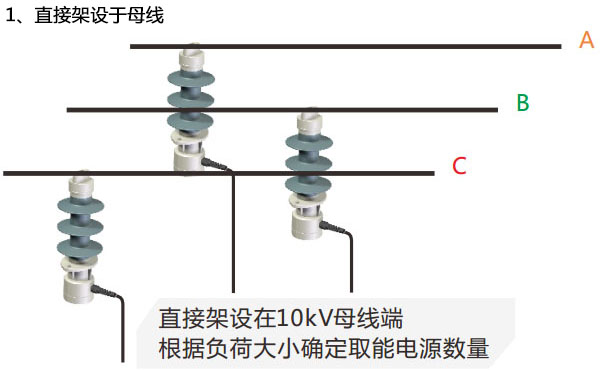

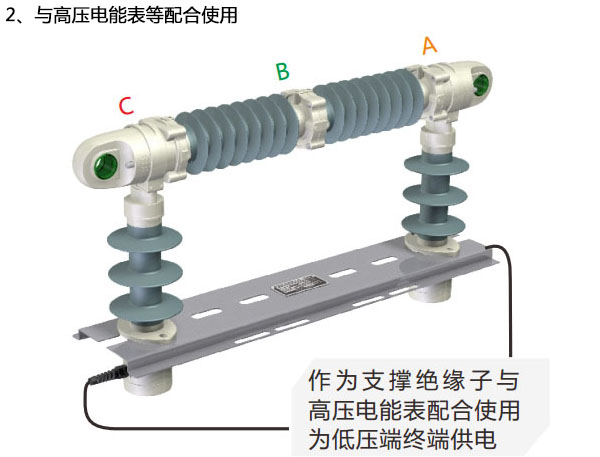

應用于架空線路的10kV柱上型取能電源的典型安裝方案有直接架設于母線安裝方式、與高壓電能表等配合使用安裝方式，安裝圖示如下。為保障安全，本產品需要可靠接地，嚴禁不接地使用。
根據現場環境和施工條件，柱上型取能電源安裝過程可選擇帶電作業和停電作業，帶電作業如下圖所示。
